Soudeur par points de stockage d'énergie pour la fabrication de tuyaux de chauffage

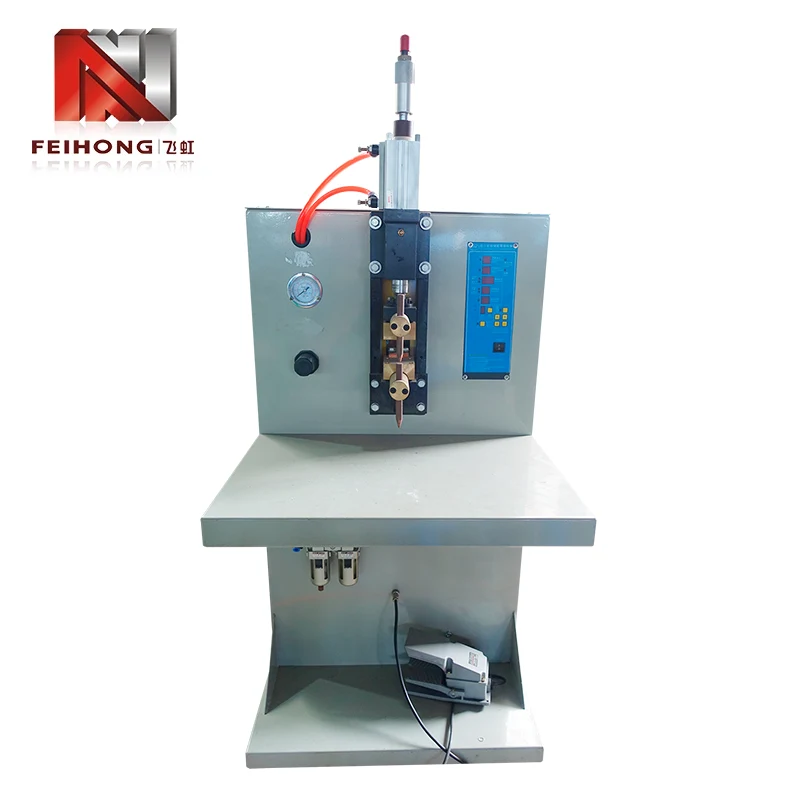

La soudeuse par points de stockage d'énergie de Feihong® pour la fabrication de tuyaux de chauffage (modèle FH‑149A) est spécialement conçue pour l'industrie des tubes de chauffage électrique, où un soudage par résistance fiable a un impact direct sur la durée de vie et la sécurité du produit. En tant que fournisseur leader de lignes complètes de production de tubes chauffants, Feihong® intègre cette station de soudage dans une gamme complète d'équipements. La machine accepte une alimentation triphasée 380 V, triphasée 220 V ou monophasée 220 V, avec une puissance nominale de 2 KVA et une tension de condensateur réglable de 0 à 435 V. Son actionnement pneumatique combiné au stockage d'énergie par décharge de condensateur garantit une qualité de soudure constante, qu'il s'agisse de joindre un fil de résistance à des barres de plomb ou des bornes de plomb à des cosses de borne. Avec un débit éprouvé de 30 000 pièces par équipe de 8 heures, cet équipement prend en charge la production en grand volume tout en maintenant la répétabilité.

Conçu pour la production de tuyaux de chauffage

La soudeuse par points de stockage d'énergie pour la fabrication de tuyaux de chauffage répond directement aux exigences uniques de fixation des fils de résistance, où des soudures incohérentes entraînent une défaillance précoce du réchauffeur. L'ingénierie de Feihong® se concentre sur trois aspects critiques qui différencient cette machine des soudeuses par points à usage général.

• 1. Force de l’électrode pneumatique :garantit une pression de serrage uniforme à chaque cycle, éliminant ainsi les variations dépendant de l'opérateur qui provoquent des soudures à froid ou une expulsion.
• 2. Stockage d’énergie de décharge de condensateur :délivre une impulsion de courant concentrée en millisecondes, produisant une liaison métallurgique solide avec une zone affectée thermiquement minimale – essentielle pour les fils de résistance fins.
• 3. Large réglage de la tension (0-435 V) :permet un réglage précis pour différents calibres de fil et matériaux de tiges de plomb, des alliages Ni‑Cr à l'acier inoxydable, sans modifications mécaniques.

Cette conception dédiée garantit que la soudeuse par points de stockage d'énergie pour la fabrication de tuyaux de chauffage produit systématiquement des joints fiables, réduisant directement les taux de rebut et les reprises dans les chaînes d'assemblage de tuyaux de chauffage.

Paramètres techniques clés

Feihong® fournit des spécifications transparentes pour cette soudeuse, permettant aux ingénieurs de production de valider la compatibilité avec les systèmes électriques existants et les objectifs de débit. Toutes les valeurs sont dérivées de tests en usine dans des conditions d'atelier standard.

• 1. Options d'alimentation :triphasé 380 V, triphasé 220 V ou monophasé 220 V – offrant une flexibilité pour les différentes normes électriques régionales et réduisant le besoin de transformateurs abaisseurs.
• 2. Consommation électrique nominale :2KVA, équilibrant l'efficacité énergétique avec un courant de charge de condensateur suffisant pour un cyclage rapide.
• 3. Plage de tension du condensateur :0 à 435 V, réglable en continu via un potentiomètre du panneau avant, permettant un contrôle précis de l'énergie pour différentes épaisseurs de pièces.
• 4. Capacité de production :30 000 soudures par équipe de 8 heures, vérifiées grâce à une surveillance en temps réel dans le propre atelier de démonstration de Feihong®.

Ces paramètres confirment que cette machine répond aux normes industrielles en matière de performances et d'adaptabilité, soutenues par les protocoles d'assurance qualité internes de Feihong®.

Avantages opérationnels dans les environnements à volume élevé

En production continue, cette soudeuse par points à stockage d'énergie pour la fabrication de tuyaux de chauffage offre des avantages distincts qui minimisent les temps d'arrêt et améliorent l'efficacité globale de l'équipement (OEE). Ces avantages sont particulièrement précieux pour les fabricants de tuyaux de chauffage travaillant sur plusieurs équipes.

• 1. Cycle de recharge rapide des condensateurs :le circuit de charge reconstitue l'énergie en 0,8 à 1,2 secondes, maintenant le taux de 30 000 par équipe sans goulots d'étranglement.
• 2. Actionnement pneumatique à course réglable :élimine l'incohérence de la force manuelle, garantissant que chaque soudure reçoit exactement la même pression d'électrode, quelle que soit la fatigue de l'opérateur.
• 3. Panneau de commande intuitif :dispose d'un affichage numérique de la tension et d'un fonctionnement simple par bouton-poussoir, réduisant le temps de formation à moins de deux heures pour les nouveaux opérateurs.
• 4. Verrouillages de sécurité intégrés :comprennent une protection contre les surintensités, un arrêt d'urgence et des résistances de décharge de condensateur, évitant ainsi les dommages à la machine et garantissant la sécurité de l'opérateur.

En intégrant ces avantages opérationnels, Feihong® garantit une productivité soutenue, ayant un impact direct sur les résultats des producteurs de caloducs à grand volume.

Polyvalence dans les applications de soudage

Bien qu'optimisée pour l'assemblage de tuyaux de chauffage, cette soudeuse peut également effectuer d'autres tâches de soudage par résistance, ce qui en fait un atout flexible dans les ateliers de fabrication métallique. Son énergie et sa force pneumatique réglables permettent une adaptation rapide aux différentes géométries de pièces.

• 1. Fil de résistance aux barres de plomb :l'application principale, garantissant des joints à faible résistance pour les éléments chauffants utilisés dans les fours industriels, les chauffe-eau et les systèmes CVC.
• 2. Mener les poteaux vers les cosses :couramment requis dans les ensembles de borniers pour radiateurs électriques, où une connexion mécanique et électrique solide est essentielle.
• 3. Soudage par points de tôles fines :convient pour joindre des supports, des blindages ou des supports de capteurs jusqu'à 1,5 mm d'épaisseur, en utilisant des réglages de tension réduits pour éviter les brûlures.
• 4. Capacité de montage personnalisée :les porte-électrodes modulaires et l'enclume réglable de la machine permettent un changement rapide pour différentes tailles de pièces, minimisant ainsi le temps de configuration.

Cette polyvalence signifie que cette machine n'est pas une unité à usage unique mais une station de soudage multi-rôles capable de répondre à divers besoins de production, réduisant ainsi le besoin de plusieurs machines dédiées.

Fiabilité et assistance garanties en usine

Feihong® fabrique des équipements de tubes chauffants électriques depuis 1992, avec six ateliers spécialisés dédiés à l'usinage, à l'assemblage électrique, aux tests et à la logistique. Ce soudeur bénéficie de cette expertise de plusieurs décennies en matière de contrôle qualité et de gestion de la chaîne d’approvisionnement.

• 1. Approvisionnement en composants :Les batteries de condensateurs et les vannes pneumatiques sont achetées auprès de fournisseurs industriels établis et soumises à une inspection à 100 % à l'arrivée.
• 2. Test de rodage :chaque machine exécute un cycle de soudage continu de 24 heures avec des charges de production simulées avant expédition, vérifiant la stabilité et la cohérence des soudures.
• 3. Documentation complète :chaque unité est livrée avec des schémas de câblage, des schémas pneumatiques, une liste de contrôle de maintenance et une liste de pièces de rechange, responsabilisant votre équipe de maintenance.
• 4. Assistance à distance et sur site :Feihong® propose un dépannage assisté par vidéo, une assistance téléphonique et une supervision d'installation sur site en option.

Choisir Feihong®, c'est investir dans une machine qui a fait ses preuves, avec un service après-vente qui assure le bon fonctionnement de vos lignes de production et minimise les temps d'arrêt imprévus.

Questions courantes des fabricants

Q : Quel diamètre maximum de fil de résistance cette soudeuse peut-elle gérer ?
R : La soudeuse par points à stockage d'énergie pour la fabrication de tuyaux de chauffage peut souder des fils de résistance jusqu'à 2,5 mm de diamètre, selon le matériau (Ni‑Cr, Fe‑Cr‑Al ou Cu‑Ni). La tension du condensateur réglable (0 à 435 V) vous permet d'ajuster précisément l'énergie pour différents calibres de fil, garantissant une pénétration optimale de la soudure sans éclaboussures ni surchauffe. Pour les diamètres plus grands, nous vous recommandons de consulter nos ingénieurs d'application pour des conceptions d'électrodes personnalisées.

Q : La machine peut-elle fonctionner avec une alimentation monophasée si mon usine ne dispose que de 220 V ?
R : Oui, il prend en charge le fonctionnement monophasé de 220 V, ce qui le rend compatible avec la plupart des prises d'atelier. Cependant, pour un débit maximal et pour réduire le temps de charge, une alimentation triphasée est recommandée. La machine détecte automatiquement la tension d'entrée et ajuste ses prises de transformateur internes en conséquence.

Q : À quelle fréquence la batterie de condensateurs doit-elle être remplacée ?
R : Feihong® utilise des condensateurs électrolytiques de haute qualité évalués pour plus d'un million de cycles de charge-décharge. Avec un fonctionnement quotidien normal (30 000 soudures par équipe), la banque dure généralement de 5 à 7 ans. Le remplacement est simple et peut être effectué par votre équipe de maintenance à l'aide d'outils standard ; nous fournissons des instructions vidéo étape par étape sur demande.

Q : Feihong® propose-t-il une formation d'installation et d'opérateur ?
R : Oui, Feihong® propose une supervision de l'installation sur site et une formation des opérateurs. Nous proposons également des guides vidéo complets et des manuels illustrés pour l’autoformation à distance. Notre équipe d'assistance technique est disponible par appel vidéo pour un dépannage en temps réel pendant la phase de production initiale.

Q : Quelle est la période de garantie et que couvre-t-elle ?
R : Feihong® offre une garantie de 12 mois couvrant tous les composants électriques et mécaniques, à l'exception des consommables tels que les électrodes, les porte-électrodes et les joints pneumatiques. Des options de garantie prolongée sont disponibles à l'achat et nous maintenons un inventaire local de pièces de rechange sur les principaux marchés pour accélérer les réparations.
