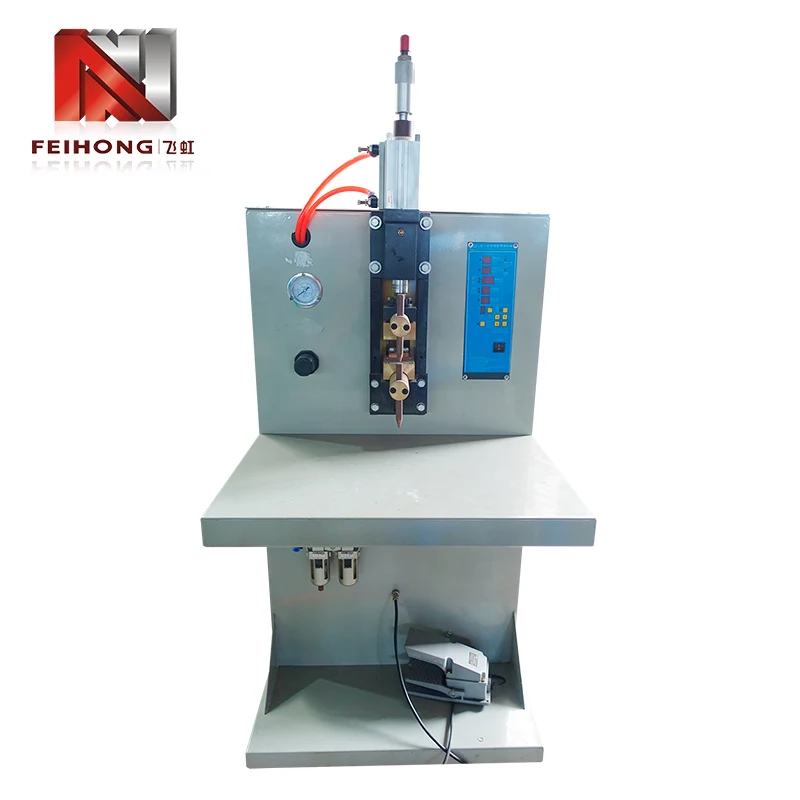

Soudeuse par points de stockage d'énergie pour fil de résistance

Positionnement du produit

Le FH-149A occupe un créneau spécifique au sein des équipements de soudage par points : il est conçu spécifiquement pour les opérations d'assemblage impliquées dans la fabrication d'éléments chauffants électriques, en mettant l'accent principalement sur les connexions de fils à résistance. Contrairement aux soudeurs par points à usage général qui nécessitent une reconfiguration approfondie pour les applications à fil fin, cette machine est calibrée et prête pour les combinaisons exactes de matériaux trouvées à l'intérieur des tubes chauffants : fil chauffant à résistance fine relié aux bornes ou aux barres de plomb, et bornes en plomb reliées aux cosses.

Le principe de fonctionnement du stockage d’énergie est particulièrement bien adapté aux applications de fils résistifs. Au lieu de tirer un courant soutenu du réseau électrique pendant le soudage, la machine charge les condensateurs internes à une tension définie et libère l'énergie stockée en une seule et brève impulsion. La courte durée de l'impulsion concentre la chaleur à l'interface de la soudure, formant une pépite solide avant que la chaleur ne puisse se propager le long du fil et endommager les sections adjacentes de l'élément chauffant.

L'actionnement pneumatique de l'électrode complète le système de stockage d'énergie en appliquant une force descendante constante et reproductible à chaque cycle de soudage. Une pression constante est particulièrement critique lors du soudage de fils résistants fins, car une force inégale peut entraîner une résistance de contact incohérente et une qualité de soudure variable d'une pièce à l'autre.

Capacités de soudage

En tant que soudeur par points de stockage d'énergie pour fil de résistance, le FH-149A couvre les deux opérations d'assemblage principales requises dans l'assemblage de tubes chauffants, ainsi que des fonctionnalités de support qui améliorent l'efficacité de la production :

1. Fil de résistance au plomb après soudage :Crée des connexions électriques sécurisées et à faible résistance entre le fil de l'élément chauffant et les bornes conductrices (barres de plomb), garantissant un transfert de courant fiable et une résistance mécanique au niveau du joint.

2. Soudage du poteau principal à la cosse de borne :Relie les bornes externes aux cosses, formant l'interface de connexion externe du tube chauffant avec des soudures mécaniquement robustes qui résistent aux contraintes d'installation et de fonctionnement.

3. Paramètres d'énergie réglables :La tension de charge du condensateur varie de 0 à 435 V et est entièrement réglable, permettant au personnel de production d'adapter l'énergie de soudage aux diamètres de fil et aux tailles de bornes de connexion spécifiques pour des résultats optimaux.

4. Débit élevé :La capacité nominale atteint 30 000 pièces par équipe de 8 heures, prenant en charge les calendriers de fabrication de tubes chauffants à volume moyen et élevé sans devenir un goulot d'étranglement de production.

5. Interface opérateur simple :Des contrôles simples permettent aux ouvriers de ligne d'être formés rapidement, et les opérations quotidiennes ne nécessitent pas de certification spécialisée en soudage ni de formation technique avancée.

Données techniques

Les spécifications suivantes sont les paramètres officiels Feihong pour la machine de soudage par points pneumatique à stockage d'énergie FH-149A :

La puissance nominale de 2 KVA reflète la consommation moyenne du secteur plutôt que le courant de soudage de pointe, ce qui constitue un avantage caractéristique des systèmes à décharge capacitive : ils fournissent une puissance de soudage instantanée élevée tout en maintenant la charge moyenne de l'installation relativement faible.

Cas d'utilisation cibles

Le FH-149A est destiné aux fabricants de tubes chauffants produisant des éléments destinés aux marchés finaux industriels et civils, partout où le fil de résistance doit être relié de manière fiable aux bornes conductrices.

Production de tubes de chauffage industriels

Du côté industriel, les tubes chauffants sont largement utilisés dans les systèmes de chauffage par câble et d'autres applications de chauffage industriel. Ces environnements exigent des éléments chauffants durables et durables avec des connexions électriques fiables, ce qui rend essentielle une qualité de soudure constante. Le FH-149A aide les fabricants produisant des éléments chauffants pour ces applications industrielles à plus forte demande.

Éléments chauffants pour appareils civils et électroménagers

Pour le secteur civil, les tubes chauffants entrent dans la composition des appareils électriques d'usage quotidien et des produits de chauffage domestique. La production en grand volume d’appareils grand public nécessite des équipements capables de maintenir le rythme de production tout en maintenant les taux de défauts à un faible niveau. La capacité de 30 000 pièces par équipe du FH-149A correspond bien aux besoins de débit des lignes de fabrication d’éléments chauffants pour appareils électroménagers.

Variantes de tubes chauffants spécialisés

Au-delà des modèles industriels et civils standards, Feihong a également développé des équipements pour des catégories spécialisées de tubes chauffants, notamment les tubes chauffants à canaux chauds et les tubes chauffants pour les machines aérospatiales et militaires. Le principe sous-jacent d'assemblage des fils de résistance reste cohérent dans ces catégories, et la plage d'énergie réglable du FH-149A s'adapte à différentes spécifications de fils et de bornes de connexion.

Avantage concurrentiel

Lors de l'évaluation des équipements de soudage pour les applications de fils à résistance, plusieurs facteurs distinguent le Feihong FH-149A des alternatives génériques de soudage par points disponibles sur le marché.

1. Spécialement conçu pour la production de tubes chauffants :De nombreuses soudeuses par points sur le marché sont des machines industrielles générales qui nécessitent des modifications, des outils personnalisés ou un réglage approfondi des paramètres pour fonctionner efficacement avec des fils à résistance fins. Le FH-149A est conçu dès le départ pour les tâches d'assemblage de tubes chauffants, il arrive donc prêt pour les opérations spécifiques d'assemblage de fils de résistance et de bornes de plomb que les fabricants d'éléments chauffants effectuent quotidiennement.

2. Expertise approfondie en matière d'application derrière la conception :Feihong se concentre exclusivement sur les équipements de fabrication de tubes chauffants depuis 1992. Cette spécialisation de plusieurs décennies signifie que l'équipe d'ingénierie comprend les véritables défis de production (taux de rupture de fil, exigences de conductivité des joints, cohérence de la production tout au long du travail) et intègre ces connaissances dans chaque conception de machine, plutôt que de construire des soudeurs génériques pour de vastes marchés.

3. Fabrication intégrée pour le contrôle qualité :Feihong exploite six ateliers internes couvrant la découpe des matières premières, l'usinage, la fabrication de moules et l'assemblage final. Cette intégration verticale signifie que les composants critiques sont produits et inspectés sous un même toit, plutôt que de provenir de plusieurs fournisseurs externes ayant des normes de qualité variables.

4. Capacité de personnalisation pour des exigences particulières :Les modèles standard fonctionnent pour la plupart des lignes de production de tubes chauffants, mais lorsque les fabricants ont des exigences uniques (tailles de fils inhabituelles, configurations spéciales de bornes de connexion, formes d'électrodes personnalisées), Feihong a une expérience établie en R&D dans le développement d'équipements spécialisés pour tubes chauffants sur commande. Cela inclut des projets antérieurs pour les applications de tubes chauffants à canaux chauds, aérospatiaux et militaires.

5. Accès et vérification directs en usine :Les acheteurs sont invités à visiter l'usine Feihong à Zhaoqing, Guangdong pour inspecter l'équipement, observer la production et discuter des détails techniques sur place. L'engagement direct de l'usine élimine les couches d'intermédiaires et donne aux acheteurs une visibilité complète sur qui construit leur équipement et comment il est fabriqué.

Contexte de l'usine

Zhaoqing Feihong Machinery & Electrical Co., Ltd. opère à partir de sa base de fabrication située dans le district de Duanzhou, ville de Zhaoqing, province du Guangdong, Chine. La société a été fondée en 1992 et s'est concentrée en permanence sur la conception et la fabrication d'ensembles complets d'équipements de tubes chauffants électriques tout au long de son histoire.

L'usine est organisée en six zones d'atelier spécialisées qui gèrent différentes étapes de production des équipements. Ceux-ci comprennent un atelier de découpe de matières premières pour la préparation des matériaux, un centre d'usinage pour la fabrication de composants de précision, un atelier de production de moules pour l'outillage personnalisé, une salle de locomotives de remplissage de poudre, une salle de locomotives de rétraction de tuyaux et un atelier d'assemblage de machines dédié où l'équipement fini est construit, testé et vérifié avant expédition.

Au fil des années, Feihong a recherché, développé et mis en production avec succès de nombreux types d'équipements de tubes chauffants électriques dotés de structures spécialisées, répondant directement aux demandes spécifiques des clients. La gamme de produits s'étend aux équipements de tubes chauffants industriels, aux équipements de tubes chauffants civils, aux équipements de tubes chauffants à canaux chauds et aux équipements pour la production de tubes chauffants liés aux machines aérospatiales et militaires.

FAQ Acheteur

Q : Cette soudeuse est-elle spécialement conçue pour les applications de fil de résistance ?

R : Oui, le FH-149A est spécialement conçu pour les deux opérations de soudage de base dans la fabrication de tubes chauffants : joindre le fil de résistance aux bornes de connexion (barres de plomb) et joindre les bornes de connexion aux cosses de borne. Il s'agit de l'une des machines standard utilisées par les fabricants de tuyaux de chauffage et elle est configurée en usine pour ces tâches spécifiques.

Q : Comment la conception du stockage d'énergie profite-t-elle au soudage par fil par résistance ?

R : Le soudage par stockage d'énergie (décharge de condensateur) fournit de l'énergie de soudage dans une impulsion très courte et contrôlée. Pour les fils de résistance fins, cela signifie que la chaleur est concentrée au niveau du joint et se dissipe rapidement, réduisant ainsi le risque de brûler le fil ou d'endommager la section adjacente de l'élément chauffant tout en formant une pépite de soudure solide et conductrice.

Q : L’intensité du soudage peut-elle être ajustée pour différentes épaisseurs de fil ?

R : Oui, la tension de charge du condensateur est réglable sur une plage de 0 à 435 V. Les opérateurs peuvent augmenter ou diminuer l'énergie stockée pour s'adapter à différents calibres de fils de résistance, tailles de bornes de connexion et types de matériaux, permettant ainsi à la même machine de gérer plusieurs spécifications de produits sur une ligne de production.

Q : Quel est le volume de production quotidien attendu ?

R : Le FH-149A a une capacité de production nominale de 30 000 pièces par équipe de 8 heures dans des conditions de fonctionnement standard. La production quotidienne réelle dépendra de l’expérience de l’opérateur, de l’efficacité de la préparation des pièces et du produit spécifique fabriqué.

Q : De quelle alimentation électrique la machine a-t-elle besoin ?

R : La machine peut être configurée pour une entrée triphasée de 380 V, triphasée de 220 V ou monophasée de 220 V. Cette flexibilité permet une installation dans des installations de fabrication avec différentes normes de réseau électrique dans différents pays et régions.

Q : Feihong peut-il personnaliser la machine pour des besoins de production spéciaux ?

R : Feihong possède une vaste expérience dans le développement d’équipements de tubes chauffants personnalisés en fonction des exigences spécifiques des clients. Les projets personnalisés antérieurs incluent des équipements pour les applications de tubes chauffants industriels, civils, à canaux chauds et aérospatiaux/militaires. Contactez Feihong avec vos spécifications techniques pour discuter de la faisabilité.

Notes de clôture

Pour les fabricants de tubes chauffants à la recherche d'une soudeuse par points de stockage d'énergie fiable pour les fils à résistance, le Feihong FH-149A offre une solution spécialement conçue, soutenue par plus de 30 ans d'expérience spécialisée dans la fabrication d'équipements pour tubes chauffants. Son système de décharge de condensateur réglable de 0 à 435 V offre le contrôle précis de l'énergie dont ont besoin les joints de fils de résistance, tandis que l'actionnement pneumatique garantit une pression constante à chaque cycle de soudage. Avec une production nominale de 30 000 pièces par équipe et la flexibilité nécessaire pour gérer les opérations de soudage fil-à-poste et post-cosse, la machine s'intègre naturellement dans les lignes de production de tubes chauffants standard et spécialisées. Combiné avec la capacité de fabrication intégrée de six ateliers de Feihong et ses antécédents éprouvés en matière de développement d'équipements personnalisés, le FH-149A offre à la fois les performances et la fiabilité du fournisseur dont les fabricants d'éléments chauffants ont besoin.

Feihong accueille favorablement les visites d'usines et les discussions techniques directes pour aider les acheteurs à évaluer si le FH-149A est adapté à leurs exigences de production spécifiques.
