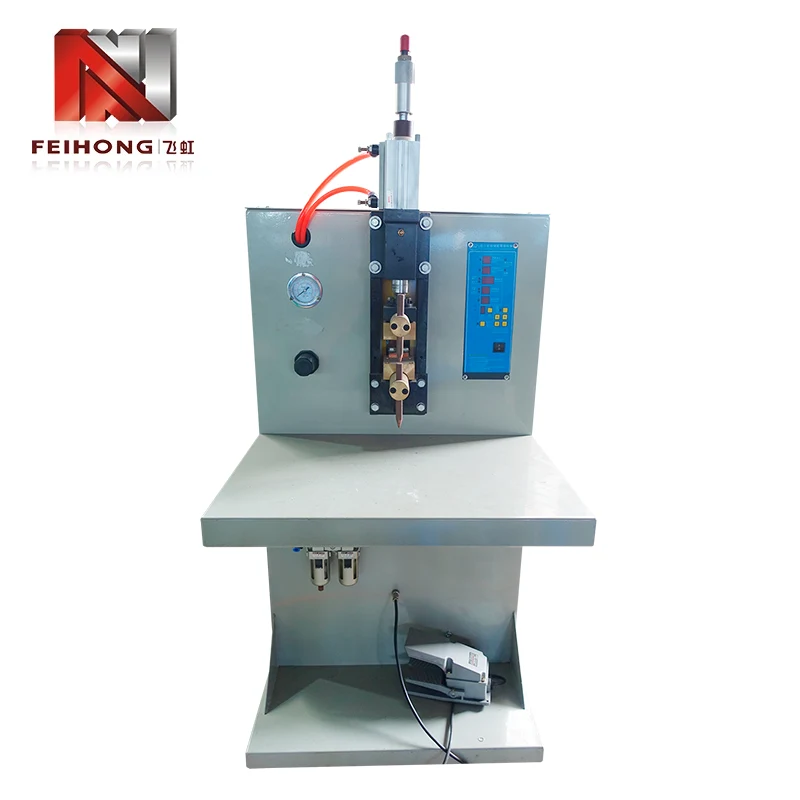

Soudeuse par points de stockage d'énergie de décharge de condensateur

La soudeuse par points de stockage d'énergie à décharge de condensateur de Feihong est conçue spécifiquement pour la fabrication de tubes de chauffage électrique, où le fil de résistance doit être solidement relié aux bornes de connexion et aux cosses de borne. En tant que fournisseur leader de lignes de production complètes de tubes chauffants, Feihong intègre cette station de soudage à d'autres équipements de base. La machine fonctionne sur 380 V triphasé, 220 V triphasé ou 220 V monophasé, avec une puissance nominale de 2 KVA et une plage de tension de condensateur réglable de 0 à 435 V. Son principe de décharge de condensateur stocke l'énergie et la libère selon une impulsion contrôlée, produisant des liaisons métallurgiques solides avec un minimum de zones affectées par la chaleur. Avec un débit éprouvé de 30 000 pièces par équipe, cette soudeuse garantit un rendement élevé tout en maintenant une qualité de joint constante.

Principe de soudage du noyau

La soudeuse par points à stockage d'énergie à décharge de condensateur fonctionne selon un principe éprouvé qui la différencie des soudeuses à résistance conventionnelles AC ou DC. Au lieu d'un flux de courant continu, il charge une batterie de condensateurs à une tension prédéfinie, puis décharge l'énergie stockée à travers les électrodes de soudage en quelques millisecondes. Cette approche offre plusieurs avantages distincts.

• 1. Libération d’énergie instantanée :la batterie de condensateurs délivre une impulsion de courant élevé (jusqu'à des milliers d'ampères) en une fraction de cycle, créant une chaleur concentrée au point de contact pour une fusion rapide.
• 2. Contrôle indépendant de l’énergie et du temps :les réglages de tension (0 à 435 V) régulent directement l'énergie stockée, tandis que la durée de décharge est fixée par les caractéristiques du condensateur, éliminant ainsi les ajustements de synchronisation complexes.
• 3. Dissipation thermique réduite :parce que l'impulsion est extrêmement courte, le matériau environnant reste froid, empêchant l'oxydation ou le recuit du fil de résistance et des bornes de connexion.
• 4. Formation cohérente de pépites de soudure :chaque décharge délivre une énergie identique, garantissant que chaque soudure a la même profondeur de pénétration et la même résistance, quelle que soit la compétence de l'opérateur.

Ce principe rend la soudeuse particulièrement adaptée à la fabrication de tuyaux de chauffage, où la consistance de la soudure affecte directement la résistance électrique et la longévité du produit final.

Comparaison des performances avec les soudeurs traditionnels

Lorsque l’on compare la soudeuse avec des alternatives conventionnelles, plusieurs indicateurs de performances clés soulignent sa supériorité. Le tableau suivant compare cette machine aux soudeuses à résistance AC et DC typiques utilisées dans des applications similaires.

Cette comparaison démontre que la soudeuse par points à stockage d'énergie à décharge de condensateur offre un équilibre unique entre précision, efficacité et fiabilité, ce qui en fait le choix préféré des fabricants de tuyaux de chauffage qui exigent une qualité de joint constante sur de longues séries de production.

Scénarios d'application

La soudeuse est largement utilisée dans la production de tubes chauffants électriques, mais sa polyvalence s'étend à d'autres tâches d'assemblage de métaux. Feihong® a conçu cette machine pour s'adapter à diverses pièces tout en conservant ses principaux avantages.

• 1. Fil de résistance à la barre de plomb :l'application principale, garantissant des connexions à faible résistance pour les éléments chauffants utilisés dans les chauffe-eau, les fours et les fours industriels.
• 2. Borne de connexion à la cosse :indispensable pour l'assemblage de borniers où la résistance mécanique et la conductivité électrique sont critiques.
• 3. Soudage de tôles fines :convient aux supports, blindages et supports de capteurs jusqu'à 1,5 mm d'épaisseur, en utilisant des réglages de tension réduits.
• 4. Soudage par pointage de petits composants :peut être utilisé pour le montage temporaire ou le pré-assemblage dans la fabrication automobile et d'appareils électroménagers.

Ces scénarios bénéficient de la capacité du soudeur à fournir une impulsion précise et reproductible qui minimise la distorsion thermique, un problème courant avec les méthodes de soudage à courant continu.

Assurance qualité et tests en usine

Feihong® fabrique des équipements de tubes chauffants depuis 1992, exploitant six ateliers dédiés à l'usinage, à l'assemblage électrique, aux tests et à la logistique. Chaque soudeur est soumis à des contrôles de qualité rigoureux pour garantir qu'il répond aux exigences d'une production continue.

• 1. Traçabilité des composants :tous les condensateurs, vannes pneumatiques et transformateurs proviennent de fournisseurs certifiés et inspectés à leur arrivée.
• 2. Contrôle du processus d'assemblage :chaque machine est construite par des techniciens expérimentés suivant des instructions de travail standardisées, avec des inspections intermédiaires à chaque étape.
• 3. Test de déverminage de 24 heures :avant expédition, chaque unité exécute un cycle de soudage continu avec des charges de production simulées pour vérifier la stabilité et la cohérence des soudures.
• 4. Certificat d'étalonnage :chaque machine est livrée avec un rapport de test indiquant la précision réelle de la tension du condensateur, la force de l'électrode et le temps de cycle.

Ce système complet d'assurance qualité garantit que chaque soudeur quittant l'usine Feihong® fonctionne de manière fiable dès le premier jour, avec un effort de mise en service minimal requis.

Personnalisation et assistance après-vente

Feihong® comprend que chaque ligne de production a des exigences uniques. Pour la soudeuse par points à stockage d'énergie à décharge de condensateur, nous proposons plusieurs options de personnalisation et un package après-vente robuste pour assurer le bon fonctionnement de vos opérations.

• 1. Conception des électrodes :nous pouvons fabriquer des formes et des matériaux d'électrodes personnalisés en fonction de la géométrie de votre pièce et des spécifications de soudure.
• 2. Réglage de la plage de tension :sur demande, la batterie de condensateurs peut être réglée pour des exigences de tension spécifiques en dehors de la plage standard de 0 à 435 V.
• 3. Installation et formation :nous proposons une supervision sur site et une formation des opérateurs, ainsi que des guides vidéo et des manuels détaillés.
• 4. Disponibilité des pièces de rechange :nous maintenons un inventaire local d'électrodes, de joints, de condensateurs et de cartes de contrôle pour minimiser les temps d'arrêt.
• 5. Garantie :Couverture de 12 mois sur tous les composants électriques et mécaniques (hors consommables).

Grâce aux décennies d'expérience et à l'engagement de Feihong® envers le service client, vous pouvez compter sur nous en tant que partenaire à long terme pour vos besoins de soudage.

Foire aux questions

Q : Quelle est l’épaisseur maximale du matériau pouvant être soudé ?
R : La machine est principalement conçue pour souder des fils résistants (jusqu'à 2,5 mm de diamètre) et des tôles fines jusqu'à 1,5 mm. Pour les matériaux plus épais, nous vous recommandons de consulter notre équipe d'ingénieurs pour évaluer la faisabilité avec des paramètres de force et de tension d'électrode modifiés.

Q : La soudeuse peut-elle être utilisée pour des applications autres que des tuyaux de chauffage ?
R : Oui, le principe de décharge du condensateur fonctionne bien pour tout soudage par résistance de petites pièces où un apport de chaleur contrôlé est requis. De nombreux clients l'utilisent pour le soudage des languettes de batterie, la fixation de capteurs et l'assemblage de composants électroniques.

Q : Combien de temps faut-il pour recharger le condensateur entre les soudures ?
R : Le cycle de charge dure généralement de 0,8 à 1,2 secondes, ce qui permet une production nominale de 30 000 soudures par quart de travail de 8 heures. Le temps de recharge réel dépend de la tension réglée et de la qualité de l'alimentation d'entrée.

Q : Feihong® fournit-il des condensateurs de rechange et combien coûtent-ils ?
R : Oui, nous stockons des batteries de condensateurs de remplacement. Les prix varient en fonction de la capacité et de la tension nominale. Veuillez contacter notre équipe commerciale pour obtenir un devis actuel basé sur le numéro de série de votre machine.

Q : Quel entretien est nécessaire au quotidien ?
R : L'entretien quotidien comprend le nettoyage des électrodes, la vérification de la pression de l'air pneumatique et l'inspection visuelle des câbles et des connexions. L'entretien hebdomadaire consiste à lubrifier les pièces mobiles et à vérifier l'étanchéité des bornes du condensateur. Un programme de maintenance détaillé est inclus dans le manuel d'utilisation.
