Pourquoi le système d'alimentation en tubes est-il le catalyseur incontesté des lignes de production automatisées de tubes ?

1. Définir le distributeur de tuyaux et son rôle dans la fabrication moderne

LeAlimentateur de tuyauxest un équipement spécialisé conçu pour livrer automatiquement ou semi-automatiquement des matériaux tubulaires, tels que des tuyaux en cuivre, des tuyaux en fer, des tuyaux en aluminium et des tuyaux en acier inoxydable, aux machines de traitement en aval, notamment aux machines de découpe, aux presses de formage et aux équipements de soudage. À la base, l'alimentateur de tuyaux sert d'interface critique entre le stockage des matières premières et le processus de production, garantissant que les tubes sont présentés à l'équipement de traitement dans l'orientation, l'espacement et le débit corrects pour maintenir un flux de production continu et efficace.

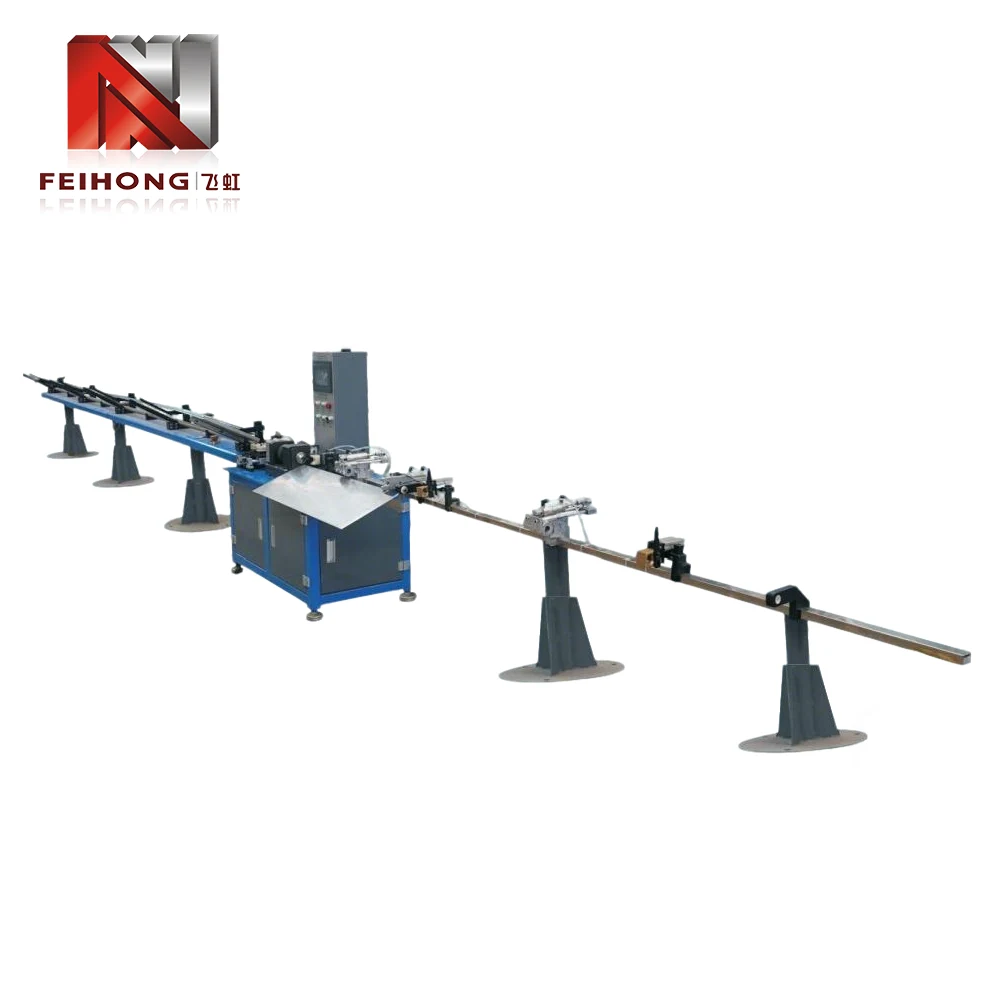

Un alimentateur de tubes entièrement automatique intégré à une machine de découpe à grande vitesse dans un environnement de production moderne.

Dans les environnements de fabrication traditionnels, l'alimentation des tubes était une opération manuelle : les opérateurs prenaient les tubes individuels, les positionnaient dans la machine de découpe ou de traitement et retiraient les pièces finies. Cette approche demandait non seulement beaucoup de main-d'œuvre, mais introduisait également une variabilité significative dans la vitesse et la qualité de la production. Le distributeur de tuyaux élimine ces inefficacités en automatisant le processus de manutention des matériaux, permettant une alimentation cohérente et reproductible qui prend en charge une production à grand volume avec une intervention humaine minimale.

L’importance du distributeur de tuyaux va au-delà de la simple économie de main d’œuvre. Dans le secteur manufacturier moderne, où dominent les principes de production juste à temps et de production allégée, la capacité à maintenir un flux constant et ininterrompu de matières vers les équipements de traitement est essentielle pour atteindre un débit optimal. Le distributeur de tubes y parvient grâce à une combinaison de précision mécanique, de contrôle électronique et de détection intelligente, ce qui en fait la pierre angulaire des lignes de traitement automatisées de tubes dans de multiples industries.

2. L'évolution technologique des équipements d'alimentation en tuyaux

Le parcours depuis la manipulation manuelle des tubes jusqu'aux alimentateurs de tubes sophistiqués d'aujourd'hui reflète la trajectoire plus large de l'automatisation industrielle. Comprendre cette évolution fournit un contexte essentiel pour apprécier les capacités des systèmes d’alimentation par canalisations modernes.

2.1 L'ère de la manutention manuelle des tuyaux

Au début du traitement des tubes et tuyaux, toute la manutention des matériaux était effectuée manuellement. Les travailleurs récupéraient les tuyaux individuels des étagères de stockage, les transportaient vers des machines de découpe ou de formage et les introduisaient manuellement dans l'équipement de traitement. Cette approche était intrinsèquement limitée par des facteurs humains : fatigue, incohérence et incapacité à maintenir une vitesse d'avance constante sur de longues périodes de travail. De plus, la manipulation manuelle présentait des risques de sécurité importants, notamment lorsqu'on travaillait avec des tubes lourds ou à arêtes vives.

2.2 L'introduction des systèmes d'alimentation mécanisés

Les premiers systèmes d'alimentation mécanisés sont apparus au milieu du 20e siècle, utilisant généralement de simples convoyeurs à rouleaux ou des mécanismes entraînés par chaîne pour déplacer les tuyaux le long d'une chaîne de production. Ces premiers systèmes réduisaient certains efforts manuels mais nécessitaient toujours l'intervention de l'opérateur pour le chargement et le positionnement. Ils manquaient de contrôle précis sur la longueur et le timing de l'alimentation, ce qui limitait leur efficacité pour les applications de haute précision.

2.3 L'essor des distributeurs de tuyaux contrôlés par ordinateur

Avec l'avènement des automates programmables (PLC) et de la technologie des servomoteurs dans les années 1980 et 1990, les distributeurs de tuyaux ont subi une transformation radicale. Les systèmes contrôlés par ordinateur pourraient réguler avec précision la longueur, la vitesse et l'accélération de l'alimentation, permettant ainsi un placement cohérent des tubes pour les opérations de découpe ou de formage. L'intégration d'interfaces homme-machine (IHM) a permis aux opérateurs de définir facilement les paramètres et de surveiller les performances, réduisant ainsi le temps de configuration et améliorant l'efficacité globale de l'équipement.

2.4 Le distributeur de canalisations moderne : intelligence et connectivité

Les distributeurs de tuyaux d'aujourd'hui sont des dispositifs très sophistiqués qui intègrent des capteurs, un enregistrement de données et des protocoles de communication pour l'intégration avec les systèmes d'automatisation à l'échelle de l'usine. Les distributeurs de tuyaux modernes peuvent s'adapter automatiquement aux variations de diamètre du tube, d'épaisseur de paroi et de composition du matériau, garantissant ainsi des performances d'alimentation optimales dans des conditions changeantes. Ils disposent également de capacités de maintenance prédictive, alertant les opérateurs des problèmes potentiels avant qu'ils n'entraînent des temps d'arrêt.

Cette évolution a fait du système d'alimentation par tubes un élément essentiel de la fabrication avancée, permettant aux entreprises d'atteindre des taux de production plus élevés, une qualité améliorée et une plus grande flexibilité pour répondre aux demandes des clients.

3. Composants de base et principes de fonctionnement

Comprendre l'architecture interne d'un distributeur de tuyaux est essentiel pour sélectionner le bon équipement pour une application donnée et pour une maintenance et un dépannage efficaces. Bien que les conceptions varient selon les fabricants, la plupart des distributeurs de tuyaux partagent un ensemble commun de composants de base.

3.1 Mécanisme de chargement

Le mécanisme de chargement est chargé de recevoir les tubes bruts d'un support de stockage ou d'un convoyeur et de les présenter au système d'alimentation. Selon la conception, le chargement peut être manuel, semi-automatique ou entièrement automatique. Les systèmes de chargement automatique utilisent souvent un dispositif de levage qui soulève un faisceau de tubes et leur permet de rouler individuellement sur une voie d'alimentation.

3.2 Système d'entraînement d'alimentation

Le système d'entraînement d'alimentation déplace le tube vers la station de traitement. Cela implique généralement un ensemble de rouleaux motorisés ou un agencement de rouleaux pinceurs entraîné par un servomoteur. Le servomoteur permet un contrôle précis de la vitesse et de la longueur d'alimentation, permettant au distributeur de tubes de s'adapter à différents diamètres de tubes et exigences de traitement.

3.3 Composants de guidage et d'alignement

Pour garantir que le tube entre correctement dans la machine de traitement, l'alimentateur de tuyaux intègre des rouleaux de guidage, des plaques d'alignement latérales et des dispositifs de redressage. Ces composants empêchent l'inclinaison, la flexion ou le désalignement qui pourraient entraîner des défauts de traitement.

3.4 Système de contrôle

Les doseurs de canalisations modernes sont équipés d'un automate programmable (PLC) et d'un écran tactile IHM convivial. Le système de contrôle gère les paramètres d'alimentation, surveille les capteurs et communique avec les équipements en amont et en aval. De nombreux systèmes incluent également des capacités de surveillance à distance pour une gestion centralisée de la production.

3.5 Capteurs et dispositifs de rétroaction

Une gamme de capteurs, notamment des détecteurs de proximité, des capteurs photoélectriques et des encodeurs, fournissent des informations en temps réel sur la position du tube, la longueur d'alimentation et l'état du système. Ce retour d'information permet un contrôle en boucle fermée, garantissant une précision d'alimentation constante et une détection précoce des anomalies.

Ensemble, ces composants forment un système robuste capable de gérer une grande variété de tailles et de matériaux de tubes tout en conservant des niveaux élevés de précision et de fiabilité.

4. Aliments pour tuyaux entièrement automatiques ou semi-automatiques

Les distributeurs de tuyaux sont globalement classés en deux types : entièrement automatiques et semi-automatiques. Le choix entre ces configurations dépend du volume de production, de la disponibilité de la main-d'œuvre et des considérations budgétaires.

4.1 Alimentateurs de tuyaux entièrement automatiques

Les alimentateurs de tuyaux entièrement automatiques nécessitent une intervention minimale de l'opérateur. Ils disposent d'un chargement automatique à partir d'un magasin ou d'un paquet, d'une alimentation continue de tubes individuels et d'une éjection automatique des pièces finies. Ces systèmes sont idéaux pour les environnements de production à gros volumes où la cohérence et la rapidité sont primordiales. Le rôle de l'opérateur se limite à surveiller le système, à ajuster les paramètres via l'IHM et à réapprovisionner en matières premières.

Les alimentateurs avancés entièrement automatiques peuvent également s'intégrer à des équipements en aval tels que des machines à chanfreiner, des unités de filetage et des stations de soudage, créant ainsi une cellule de production entièrement automatisée.

4.2 Aliments semi-automatiques

Les chargeurs de tuyaux semi-automatiques nécessitent qu'un opérateur charge manuellement chaque tube dans le mécanisme d'alimentation. L'alimentateur prend alors en charge le positionnement précis et l'avancement du tube jusqu'à la station de traitement. Ce type d'alimentateur convient à la production de petits volumes ou aux applications dans lesquelles les tubes sont de différentes longueurs ou tailles difficiles à automatiser. Les mangeoires semi-automatiques sont généralement plus abordables et plus faciles à entretenir que les unités entièrement automatiques.

4.3 Comparaison des capacités

Le tableau suivant résume les principales différences entre les deux types :

Les deux types ont leur place dans l’industrie manufacturière moderne, et la décision dépend souvent d’une analyse minutieuse des exigences de production et du retour sur l’efficacité opérationnelle.

5. Compatibilité des matériaux et champ d'application

LeAlimentateur de tuyauxest conçu pour gérer un large éventail de matériaux tubulaires, ce qui le rend polyvalent dans plusieurs secteurs.

5.1 Types de matériaux

Les distributeurs de tuyaux sont couramment utilisés avec :

• Tuyaux en cuivre :Utilisé dans les systèmes de CVC, de plomberie et de réfrigération
• Tubes en acier (carbone, inoxydable, galvanisé) :Utilisé dans la construction, les systèmes d'échappement automobiles et les applications structurelles
• Tuyaux en aluminium :Utilisé dans l'aérospatiale, les échangeurs de chaleur automobiles et les structures légères
• Tubes plastiques et composites :Utilisé dans le traitement chimique et les télécommunications
• Tubes en alliage :Utilisé dans les applications à haute température et haute pression

Le distributeur de tuyaux doit être équipé de composants de préhension et de guidage appropriés pour s'adapter à l'état de surface, à la dureté et au poids du matériau spécifique à traiter.

5.2 Plages de diamètres et de longueurs des tubes

Les distributeurs de tuyaux modernes sont disponibles dans une variété de tailles, avec des capacités allant des tubes de petit diamètre (6 mm) aux tuyaux de grand diamètre (jusqu'à 150 mm ou plus). La longueur d'alimentation est également réglable, certains systèmes étant capables d'alimenter des longueurs supérieures à 10 mètres.

5.3 Industries d'application clés

La polyvalence des doseurs tubulaires les rend indispensables dans les secteurs suivants :

• Automobile:Production de tuyaux d'échappement, de conduites de frein, de conduites de carburant et de tubes structurels
• CVC et réfrigération :Fabrication d'échangeurs de chaleur, de serpentins de condenseur et de conduites de réfrigérant
• Construction et infrastructures :Fabrication d'échafaudages, de mains courantes et de supports structurels
• Aérospatial:Production de tubes hydrauliques, de conduites de carburant et de composants structurels
• Énergie renouvelable :Fabrication de cadres de panneaux solaires, de pièces structurelles d'éoliennes et de tuyauterie géothermique

Chaque industrie impose des exigences spécifiques au système d'alimentation en tubes, comme un fonctionnement à grande vitesse pour les lignes automobiles ou une précision extrême pour les applications aérospatiales. La conception modulaire des distributeurs tubulaires modernes leur permet d'être personnalisés pour répondre à ces différentes exigences.

6. Intégration avec les systèmes de découpe et de formage

Un distributeur de tuyaux fonctionne rarement de manière isolée ; il fait généralement partie d'une chaîne de production qui comprend des équipements de découpe, de formage, de chanfreinage ou de soudage. Une bonne intégration est cruciale pour obtenir un flux de matériaux fluide et maximiser la productivité globale.

6.1 Synchronisation avec les machines de découpe

Dans une ligne de découpe typique, l'alimentateur de tubes avance le tube jusqu'à une longueur prédéterminée, puis s'arrête pendant qu'une machine de découpe (souvent une scie circulaire à grande vitesse ou une découpeuse laser) effectue la découpe. Le chargeur avance ensuite du segment suivant. Ce fonctionnement synchrone nécessite une communication précise entre le contrôleur d'alimentation et le système de contrôle de la machine de découpe, souvent via une interface de bus de terrain telle que Profinet ou EtherCAT.

6.2 Coordination avec les équipements de formage et de finition

Pour les applications nécessitant le cintrage, l'évasement ou le filetage de tubes, l'alimentateur de tubes doit livrer le tube à la station de formage dans la bonne orientation et au bon moment. Les systèmes avancés intègrent un positionnement asservi qui peut faire pivoter le tube selon un angle spécifique avant qu'il n'entre dans la matrice de formage, permettant ainsi des opérations complexes en plusieurs étapes.

6.3 Intégration avec les empileurs et les convoyeurs

Après le traitement, les tubes finis sont généralement retirés par un empileur ou un système de convoyeur. Le système de contrôle du distributeur de tuyaux peut se coordonner avec ces dispositifs en aval pour garantir un transfert fluide et éviter les goulots d'étranglement.

6.4 Rôle de l'interface homme-machine (IHM)

L'IHM sert de point central pour la configuration et la surveillance de l'ensemble du système intégré. Les opérateurs peuvent saisir les longueurs de coupe, les vitesses d'avance et d'autres paramètres souhaités, et l'IHM affiche l'état en temps réel, les alarmes et les décomptes de production. Les IHM modernes incluent souvent des interfaces à écran tactile et des graphiques intuitifs, simplifiant ainsi le fonctionnement et réduisant la courbe d'apprentissage des nouveaux opérateurs.

7. Considérations relatives à la maintenance, à la fiabilité et à l'exploitation

Pour garantir une longue durée de vie et des performances constantes, un entretien régulier du distributeur de tuyaux est essentiel. Les pratiques suivantes sont recommandées :

7.1 Calendrier de maintenance préventive

Un programme structuré de maintenance préventive doit inclure :

• Contrôles quotidiens :Inspectez l’état des rouleaux, vérifiez s’il y a des bruits ou des vibrations inhabituels et vérifiez les lectures de l’IHM.
• Entretien hebdomadaire :Lubrifiez les pièces mobiles, nettoyez les capteurs et vérifiez l'alignement des composants de guidage
• Contrôles mensuels :Vérifiez la tension de la courroie ou de la chaîne, testez les fonctions d'arrêt d'urgence et consultez l'historique des alarmes.
• Entretien trimestriel :Effectuer une inspection approfondie des servomoteurs, des boîtes de vitesses et des connexions du système de contrôle
• Révision annuelle :Remplacez les pièces d'usure telles que les rouleaux, les roulements et les courroies d'entraînement, et recalibrez les dispositifs de rétroaction.

7.2 Problèmes courants et dépannage

Certains problèmes opérationnels typiques incluent :

• Longueur d'avance incohérente :Souvent causé par un désalignement du codeur, un glissement des rouleaux ou des composants d'entraînement usés.
• Marques de surface du tube :Résultant de rouleaux de guidage sales ou endommagés
• Désalignement du tube entrant dans la machine de traitement :Généralement dû à des guides usés ou à un mauvais réglage
• Erreurs de communication entre l'alimentateur et la machine de découpe :Généralement résolu en vérifiant les câbles et les paramètres du programme PLC

7.3 Caractéristiques de sécurité

Les distributeurs de tuyaux modernes sont équipés de plusieurs dispositifs de sécurité, notamment des barrières immatérielles, des boutons d'arrêt d'urgence et des verrouillages de sécurité qui empêchent le fonctionnement lorsque les protections sont ouvertes. Une formation adéquate sur ces systèmes de sécurité est essentielle pour tous les opérateurs.

7.4 Maximiser la disponibilité et la fiabilité

Pour maximiser la fiabilité, les fabricants recommandent d'utiliser des pièces de rechange d'origine, de conserver un stock de pièces de rechange critiques et de maintenir un environnement de travail propre. De plus, les mises à jour logicielles fournies par le fabricant de l'équipement peuvent améliorer les performances et ajouter de nouvelles fonctionnalités.
