Machine de soudage par points par résistance de stockage d'énergie

Feihong® est une usine établie de machines de soudage par points par résistance de stockage d'énergie présentant le FH-149A, une soudeuse par résistance de décharge de condensateur à entraînement pneumatique spécialement conçue pour les exigences d'assemblage spécifiques de la production de tubes de chauffage électrique. Fabriquée par Zhaoqing Feihong Machinery & Electrical Co., Ltd. — une société fondée en 1992 avec des décennies de dévouement à des solutions complètes d'équipement de tubes chauffants — cette machine répond aux tâches de soudage essentielles entre le fil de résistance et les bornes de connexion, et entre les bornes de connexion et les cosses qui définissent l'assemblage des éléments chauffants.

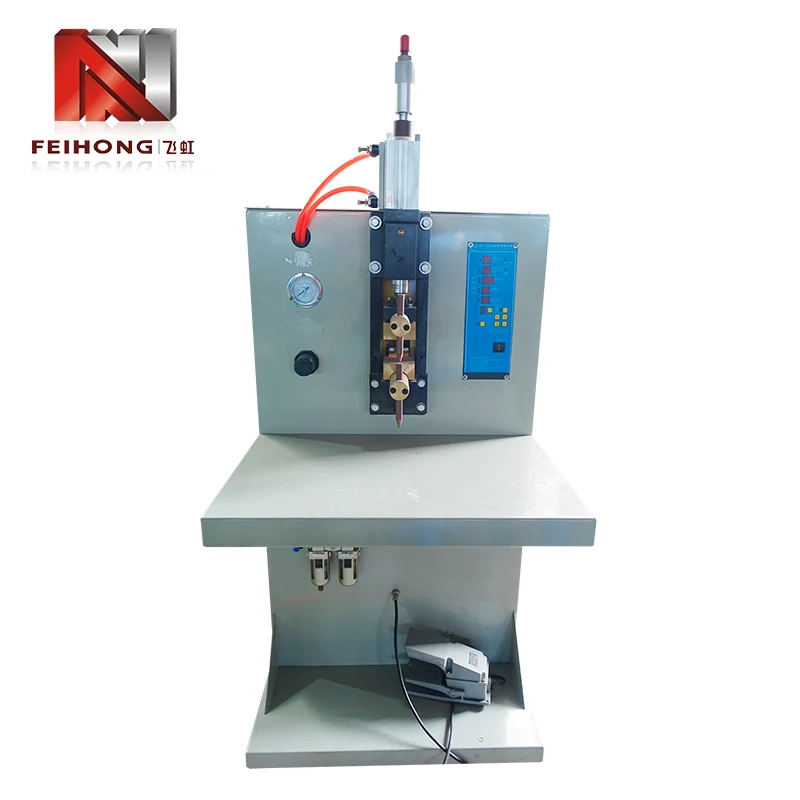

Présentation de la machine

Le FH-149A appartient à la famille des soudeurs par points par résistance mais utilise une architecture de stockage d'énergie qui diffère des soudeurs par résistance AC standard. Plutôt que de tirer un courant continu directement du secteur pendant le soudage, la machine charge d'abord une batterie de condensateurs interne à un niveau de tension présélectionné, puis libère l'énergie stockée en une seule impulsion rapide à travers les électrodes de soudage.

Cette approche de stockage d'énergie offre plusieurs avantages inhérents au soudage par résistance. L'impulsion courte et à haute énergie crée une zone de chaleur concentrée à l'interface de la soudure, formant rapidement un pépite de soudure solide tout en limitant la propagation de la chaleur au matériau de base environnant. Pour les fils de résistance fins et les bornes de connexion de petit diamètre que l'on trouve couramment dans les éléments chauffants, cet apport de chaleur contrôlé permet d'éviter la surchauffe ou les brûlures pouvant survenir avec les méthodes de soudage de plus longue durée.

L'actionnement pneumatique gère le mouvement de l'électrode et l'application de la force, garantissant que la pression vers le bas reste stable d'une soudure à l'autre. Une force d'électrode constante est un paramètre critique dans la qualité du soudage par points par résistance, car elle affecte directement la résistance de contact, la génération de chaleur et la formation finale de la pépite.

Fonctionnalités principales

La machine de soudage par points par résistance à stockage d'énergie intègre des caractéristiques de conception adaptées aux exigences des environnements de fabrication de tubes chauffants :

1. Technologie de décharge de condensateur :La fourniture d'énergie stockée fournit un courant de soudage stable et reproductible, indépendant des fluctuations de la tension secteur, garantissant des résultats cohérents sur des cycles de production prolongés.

2. Production d'énergie réglable :La tension de charge du condensateur est variable en continu de 0 à 435 V, offrant aux opérateurs un contrôle précis de l'énergie de soudage pour s'adapter aux différents calibres de fil et dimensions des bornes de connexion.

3. Système d'entraînement pneumatique :Les électrodes à commande pneumatique fournissent une pression uniforme à chaque cycle de soudage, réduisant ainsi la fatigue de l'opérateur et éliminant la variabilité de la pression manuelle dans les configurations de soudage manuel.

4. Compatibilité multi-tension :Configurable pour une alimentation d'entrée triphasée de 380 V, triphasée de 220 V ou monophasée de 220 V pour correspondre à l'infrastructure électrique des installations de fabrication dans différentes régions du monde.

5. Opération simple :Des commandes intuitives et un principe de fonctionnement simple nécessitent une formation minimale pour les opérateurs de lignes de production, permettant un déploiement plus rapide dans les installations de fabrication nouvelles ou en expansion.

Paramètres de performances

Vous trouverez ci-dessous les principales spécifications techniques du système de soudage par points par résistance FH-149A, toutes issues de la documentation officielle de l'équipement Feihong :

Avec une puissance nominale de 2 KVA, la machine fonctionne avec une demande de réseau relativement faible tout en fournissant le courant instantané élevé nécessaire pour des soudures par points de qualité — un avantage caractéristique des systèmes de soudage à stockage d'énergie capacitif.

Applications de soudage

La machine de soudage par points par résistance de stockage d'énergie sert un ensemble ciblé d'opérations d'assemblage au sein du flux de production de tubes chauffants, chacune représentant une étape critique dans l'assemblage fini de l'élément chauffant.

Fil de résistance aux joints de poteaux en plomb

À l’intérieur de chaque tube de chauffage électrique, un fil de résistance enroulé ou droit génère de la chaleur lorsqu’un courant électrique le traverse. Ce fil de résistance doit être connecté de manière sécurisée aux bornes de connexion (également appelées barres de connexion) qui transportent le courant des bornes externes vers l'élément chauffant. Le FH-149A crée des joints soudés solides et à faible résistance entre ces composants, garantissant un transfert de puissance efficace et une longue durée de vie du tube chauffant fini.

Joints de poteau de plomb aux cosses de borne

Aux extrémités extérieures du tube chauffant, les bornes de connexion se connectent aux cosses – les points de connexion où l'élément chauffant fait interface avec le câblage électrique externe. Un soudage fiable à cette jonction est essentiel pour éviter des connexions desserrées, une résistance excessive et une surchauffe lors d'un fonctionnement réel. La machine produit également des soudures cohérentes et mécaniquement robustes pour cette application.

Portée de l'industrie

Les tubes chauffants fabriqués avec le support de cet équipement servent à la fois les marchés industriels et civils. Les applications industrielles se concentrent fortement sur les systèmes de chauffage par câble, tandis que les applications civiles couvrent les appareils électroménagers et les produits de chauffage à usage quotidien. L'équipement Feihong soutient les fabricants desservant les deux segments du marché des éléments chauffants.

Capacité de production

Feihong maintient une opération de fabrication verticalement intégrée à Zhaoqing, dans la province du Guangdong, en Chine. L'usine abrite six zones d'atelier distinctes qui couvrent collectivement toutes les étapes de la production des équipements, de la préparation initiale des matières premières aux tests finaux des machines assemblées.

1. Atelier de découpe de matières premières :Prépare le stock de métal et les ébauches de composants pour l'usinage et la fabrication en aval.

2. Centre d'usinage :Effectue un usinage de précision des composants mécaniques critiques utilisés dans les machines à souder et autres équipements de tubes chauffants.

3. Atelier de production de moules :Produit en interne des outils, des matrices et des accessoires personnalisés pour prendre en charge la construction d'équipements standard et spécialisés.

4. Salle des locomotives de remplissage de poudre :Zone d'assemblage et de test dédiée aux équipements de remplissage de poudre utilisés dans les lignes de fabrication de tubes chauffants.

5. Salle des locomotives de rétrécissement des tuyaux :Espace de travail spécialisé pour la production et l’étalonnage de machines de rétraction de tuyaux.

6. Atelier d'assemblage de machines :Assemblage final, câblage électrique, tests fonctionnels et vérification de la qualité des machines terminées avant expédition.

Assurance qualité

Feihong applique une approche axée sur la qualité dans toutes les activités de fabrication d'équipements. L'entreprise a bâti sa réputation sur des opérations basées sur l'intégrité et des performances fiables de ses équipements, gagnant ainsi la confiance des fabricants de tubes chauffants qui s'appuient sur des résultats de production cohérents.

Parce que Feihong se spécialise exclusivement dans la fabrication d’équipements de fabrication de tubes chauffants électriques – plutôt que dans la production de machines industrielles génériques – l’équipe d’ingénierie possède une expertise approfondie et spécifique à chaque application. Chaque décision de conception concernant le FH-149A est évaluée par rapport aux exigences réelles de production de tubes chauffants, ce qui donne lieu à une machine qui s'aligne étroitement sur les besoins réels de l'usine plutôt que sur les spécifications théoriques de soudage.

Les clients sont les bienvenus et encouragés à visiter l'usine de Feihong pour inspecter l'équipement, examiner les processus de fabrication et discuter des détails techniques directement avec l'équipe d'ingénierie. L'engagement direct de l'usine aide les acheteurs à vérifier la qualité de la fabrication et à garantir que l'équipement correspond à leurs exigences de production spécifiques avant de passer une commande.

Au-delà des modèles standard, Feihong a fait ses preuves en matière de recherche et de développement d'équipements de tubes chauffants personnalisés avec des structures spécialisées pour répondre aux exigences individuelles des clients. Les projets personnalisés antérieurs comprennent des équipements de tubes chauffants industriels, des équipements de tubes chauffants civils, des équipements de tubes chauffants à canaux chauds et des équipements de tubes chauffants pour les applications de machines aérospatiales et militaires.

Questions courantes

Q : Quel type de soudage le FH-149A effectue-t-il ?

R : Le FH-149A effectue du soudage par points par résistance de stockage d'énergie, également connu sous le nom de soudage par points par décharge de condensateur. Il utilise l'énergie électrique stockée dans les condensateurs pour générer une impulsion courte et à courant élevé qui crée une pépite soudée entre deux surfaces métalliques au niveau des points de contact des électrodes.

Q : Cette machine est-elle adaptée au soudage de matériaux autres que les fils de résistance et les poteaux en plomb ?

R : Le FH-149A est spécialement conçu et configuré pour deux opérations de soudage principales dans la fabrication de tubes chauffants : le soudage du fil de résistance au poteau de plomb (barre de plomb) et le soudage du poteau de plomb à la cosse de borne. Pour d'autres applications de soudage, nous vous recommandons de discuter de vos besoins spécifiques avec Feihong afin d'évaluer l'adéquation de l'équipement.

Q : Comment la résistance et la qualité des soudures sont-elles garanties ?

R : La qualité de la soudure est contrôlée par deux paramètres principaux réglables : la tension de charge du condensateur (0 à 435 V), qui détermine l'énergie totale fournie par soudure, et la pression de l'électrode pneumatique, qui contrôle la force de contact. Lorsqu'elle est correctement réglée pour les matériaux spécifiques à assembler, la machine produit des soudures cohérentes et reproductibles tout au long des cycles de production.

Q : Quel est le taux de production attendu ?

R : Dans des conditions de fonctionnement standard avec un opérateur expérimenté, le FH-149A peut traiter environ 30 000 pièces au cours d'un quart de travail de 8 heures. Le débit réel dépend de facteurs tels que la complexité de la pièce, le niveau de compétence de l'opérateur et l'efficacité de la préparation des matériaux.

Q : La machine peut-elle être adaptée à différents systèmes électriques d’usine ?

R : Oui, le FH-149A prend en charge plusieurs configurations de tension d'entrée : triphasé 380 V, triphasé 220 V et monophasé 220 V. Cela permet un déploiement dans des installations de fabrication avec différentes normes d'alimentation électrique dans différents pays.

Q : Puis-je visiter l’usine Feihong avant de commander ?

R : Certainement. Feihong invite ses clients potentiels à visiter l'usine de Zhaoqing, Guangdong, en Chine. Au cours de votre visite, vous pourrez inspecter l'équipement fini, observer le processus de fabrication dans les six ateliers et discuter des spécifications techniques directement avec notre équipe d'ingénierie.

Remarques finales

La machine de soudage par points par résistance à stockage d'énergie modèle FH-149A de Feihong est une solution spécialement conçue pour les deux opérations critiques de soudage par résistance requises dans la production de tubes de chauffage électrique. Combinant la technologie de stockage d'énergie par décharge de condensateur avec le contrôle pneumatique des électrodes, la machine fournit des soudures constantes et de haute qualité à une capacité nominale de 30 000 pièces par poste de 8 heures. S'appuyant sur une usine de fabrication dotée de six ateliers spécialisés et de plus de 30 ans d'expertise en matière d'équipements de tubes chauffants, Feihong fournit aux fabricants de tubes chauffants des équipements fiables soutenus par une connaissance approfondie des applications. Que vous équipiez une nouvelle ligne de production ou que vous remplaciez un équipement de soudage plus ancien, le FH-149A offre les performances, les possibilités de réglage et la simplicité opérationnelle dont dépendent les fabricants d'éléments chauffants.

Nous vous invitons à contacter Feihong pour une consultation technique détaillée ou pour organiser une visite d'usine et une démonstration d'équipement.
