Comment une cintreuse de tubes plats transforme-t-elle la fabrication de tubes industriels ?

1. Qu'est-ce qu'une cintreuse de tuyaux plats exactement et comment fonctionne-t-elle ?

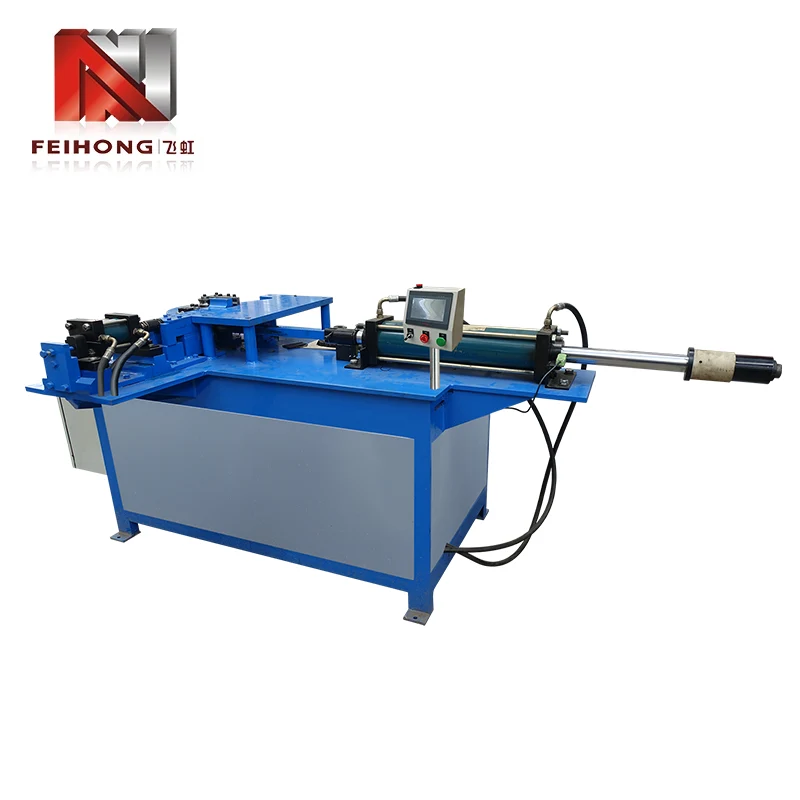

A Cintreuse de tuyaux platsest une machine spécialisée conçue pour plier des tubes rectangulaires, carrés ou ovales le long d'un seul plan sans effondrer la section transversale. Contrairement aux cintreuses de tubes ronds qui utilisent des mandrins et des matrices d'essuyage pour maintenir des profils circulaires, le cintrage de tubes plats nécessite un outillage soigneusement adapté qui soutient les faces les plus larges du tube tout en permettant aux bords les plus étroits de se déformer de manière contrôlable. Le défi fondamental réside dans la gestion de l'étirement et de la compression différentiels qui se produisent sur la largeur d'une section plate : la paroi externe s'allonge tandis que la paroi interne se comprime, et sans support approprié, le tube se déformera ou se froissera.

Le principe de fonctionnement est centré sur trois éléments principaux : la matrice de pliage (ou forme), la matrice de serrage et la matrice de pression. Le tube est fixé entre la pince et les matrices de cintrage, puis tourné autour du rayon de la matrice de cintrage. Pour les profilés plats, la matrice de cintrage intègre une rainure qui correspond aux dimensions extérieures du tube, fournissant un support latéral pour empêcher les faces les plus larges de s'effondrer vers l'intérieur. Certaines machines avancées utilisent également unmatrice d'essuie-glacequi glisse le long du rayon intérieur du tube pour éliminer les plis, et unmandrin(bien que moins courant pour les sections plates) peut être inséré pour soutenir la cavité interne si le tube est creux. L'ensemble du processus est généralement actionné hydrauliquement ou électriquement, avec des commandes CNC permettant une répétabilité précise des angles et des séquences de pliage en plusieurs étapes.

L'une des caractéristiques déterminantes d'unCintreuse de tuyaux platsest sa capacité à produire des courbures avec une distorsion minimale tout en maintenant des tolérances serrées. Ceci est réalisé grâce àcompensation contrôlée du retour élastique— la machine se plie légèrement au-delà de l'angle cible, sachant que le matériau se détendra d'une quantité prévisible. Les unités modernes intègrent des capteurs qui mesurent les angles de courbure réels en temps réel et ajustent la position du vérin de manière dynamique, garantissant ainsi que chaque pièce correspond au modèle CAO à ± 0,5 degré près. La combinaison d'une construction robuste et d'un contrôle intelligent rend cet équipement indispensable pour une fabrication de haute qualité.

2. Quelles industries dépendent le plus du cintrage de tuyaux plats ?

Le cintrage de tubes plats n’est pas un processus de niche : il est intégré aux chaînes d’approvisionnement de plusieurs industries lourdes. Les secteurs suivants dépendent deCintreuse de tuyaux platséquipement pour produire des composants structurels et esthétiques qui ne peuvent pas être obtenus avec des tubes ronds.

• Automobile et transports :Les cadres de châssis, les arceaux de sécurité, les structures de siège et les composants du système d'échappement utilisent souvent des tubes rectangulaires ou ovales. Le pliage à plat permet aux concepteurs de maximiser le rapport résistance/poids tout en emballant efficacement les composants dans des enveloppes étroites du véhicule.
• Construction et architecture :Les mains courantes, les escaliers, les meneaux de murs-rideaux et les façades métalliques décoratives comportent souvent des sections rectangulaires courbées. L’attrait visuel des courbures nettes et sans plis est primordial dans les applications architecturales.
• CVC et ventilation :Les conduits et les systèmes de traitement de l'air utilisent des tubes ovales plats pour maintenir un débit d'air élevé tout en s'adaptant aux plafonds peu profonds. Le cintrage de ces profils nécessite un contrôle précis pour éviter de restreindre la section interne.
• Équipement agricole :Les structures de protection contre le retournement du tracteur (ROPS), les cadres d'outils et les pivots d'irrigation utilisent tous des tubes rectangulaires courbés pour une durabilité et une fabrication rentable.
• Mobilier et intérieurs de bureaux :Les cadres de bureau, les systèmes d'étagères et les stands d'exposition modernes exploitent les lignes épurées des tubes plats courbés pour obtenir une esthétique minimaliste avec une intégrité structurelle élevée.

Dans chacun de ces domaines, la cintreuse de tubes plats offre une liberté de conception, permettant aux ingénieurs de remplacer les joints soudés par des sections courbées continues qui sont plus solides, plus légères et plus attrayantes visuellement. La polyvalence de l'équipement signifie que même les petits ateliers peuvent produire des composants de qualité professionnelle pour ces marchés exigeants.

3. Quels sont les principaux types de cintreuses de tuyaux plats disponibles aujourd'hui ?

Les cintreuses de tubes plats sont classées selon leur méthode d'actionnement, leur système de contrôle et leur configuration d'outillage. Le choix du bon type dépend du volume de production, du type de matériau et de la complexité du pliage. Vous trouverez ci-dessous un aperçu comparatif des variantes les plus courantes.

Cintreuses manuellessont privilégiés par les services de maintenance et les établissements d'enseignement en raison de leur faible coût et de leur simplicité.Machines hydrauliquesoffrent un bon équilibre entre puissance et prix abordable, ce qui en fait le cheval de bataille de nombreux ateliers de fabrication.Cintreuses rotatives CNCreprésentent l'état de l'art, avec la capacité de stocker des centaines de programmes et de compenser automatiquement les variations matérielles.Cintreuses à compression, bien que moins précis, sont extrêmement rapides et économiques pour la production en série de coudes simples dans des tubes à paroi mince.

Au-delà de ces quatre catégories, il existe également des machines hybrides combinant puissance hydraulique et commande CNC, offrant le meilleur des deux mondes. Lors de la sélection d'un type, il est essentiel de prendre en compte non seulement la charge de travail actuelle, mais également le potentiel d'expansion future dans des géométries plus complexes.

4. Comment la sélection des matériaux affecte-t-elle le processus de pliage ?

Le matériau du tube est sans doute le facteur le plus critique influençant la qualité du cintrage. Différents alliages présentent différents degrés de ductilité, de retour élastique et d'écrouissage, qui doivent tous être pris en compte dans la configuration de pliage. Vous trouverez ci-dessous une liste des matériaux courants et de leurs caractéristiques de flexion.

Acier doux

Matériau le plus indulgent ; offre une bonne ductilité et un retour élastique prévisible. Convient à la plupart des opérations de pliage à usage général sans précautions particulières.

Acier faiblement allié à haute résistance (HSLA)

Nécessite des forces de flexion plus élevées et présente un plus grand retour élastique. La compensation CNC est fortement recommandée pour maintenir la précision de l'angle.

Acier inoxydable (austénitique)

Le durcissement est rapide, ce qui peut entraîner des fissures si le rayon de courbure est trop serré. Utilisez des vitesses de vérin plus lentes, une lubrification adéquate et des outils polis pour réduire la friction.

Alliages d'aluminium (5xxx, 6xxx)

Léger et résistant à la corrosion, mais sujet au froissement et aux fissures. Des rayons de courbure plus grands (3 à 5 × largeur de tube) et des réglages de jeu minutieux sont essentiels.

Cuivre et Laiton

Très ductile et facile à plier, mais les surfaces molles sont facilement abîmées. Les matrices à finition soignée et un dégagement approprié évitent le grippage et les défauts de surface.

Outre l’alliage, l’épaisseur de la paroi joue un rôle essentiel. Des murs plus épais offrent une plus grande résistance à l’effondrement mais exigent un tonnage plus élevé. Les tubes à paroi mince sont susceptibles de se déformer sur le rayon intérieur et peuvent nécessiter des mandrins internes ou des matrices racleurs spécialisées. Une règle générale est que l'épaisseur de la paroi doit être d'au moins 5 % de la largeur du tube pour obtenir un cintrage fiable sans support interne.

5. Quelles spécifications clés devez-vous évaluer lors du choix d’une cintreuse de tuyaux plats ?

Choisir la bonne machine implique bien plus que simplement faire correspondre la taille maximale du tube. Une évaluation complète doit couvrir les paramètres suivants, dont chacun a un impact direct sur les performances et la longévité.

1. Capacité de flexion maximale :Cela inclut la largeur, la hauteur et l’épaisseur de paroi du tube que la machine peut gérer. Choisissez toujours une machine avec une capacité au moins 20 % supérieure à celle de votre plus grande pièce attendue pour tenir compte des variations de matériaux et des demandes imprévues.
2. Rayon de courbure minimum :Exprimé en multiple de la largeur du tube (par exemple, 2 × W). Des rayons plus serrés nécessitent un outillage plus sophistiqué et une plus grande rigidité de la machine. Pour la plupart des applications, un rayon de 3 × W constitue un point de départ sûr.
3. Plage d'angle de pliage :La plupart des machines peuvent se plier de 0° à 180°, mais certaines unités spécialisées offrent jusqu'à 220° pour les applications de cintrage excessif. Assurez-vous que la machine peut atteindre les angles dont vous avez besoin sans interférence avec l'outillage.
4. Vitesse du cycle :Mesuré en secondes par virage, cela affecte le débit de production. Les machines hydrauliques effectuent généralement un cycle en 5 à 15 secondes, tandis que les unités servoélectriques peuvent atteindre 2 à 5 secondes pour de petites sections.
5. Système de contrôle :API de base vs CNC complète avec programmation par écran tactile. La CNC offre une plus grande flexibilité mais s’accompagne d’un coût initial plus élevé et d’une courbe d’apprentissage plus abrupte.
6. Compatibilité des outils :Vérifiez si la machine utilise des outils conformes aux normes de l'industrie ou des conceptions exclusives. L'outillage standardisé réduit les délais et les coûts de remplacement des matrices.
7. Exigences d'alimentation :Les machines hydrauliques nécessitent une unité de puissance dédiée (souvent de 15 à 75 kW), tandis que les machines électriques fonctionnent avec des alimentations triphasées standard. Tenez compte de l’infrastructure électrique de votre installation.

Une machine bien choisie répondra non seulement aux besoins de production actuels, mais également à la croissance future de la complexité des pièces et de la diversité des matériaux. Il est judicieux d'impliquer à la fois les ingénieurs de production et le personnel de maintenance dans le processus de sélection afin de garantir que l'équipement choisi correspond aux réalités opérationnelles.

6. Quels sont les défauts de pliage des tuyaux plats les plus courants et comment peuvent-ils être évités ?

Même avec une cintreuse de tubes plats de haute qualité, des défauts peuvent résulter d'une mauvaise configuration, d'un outillage usé ou d'incohérences de matériaux. Comprendre ces modes de défaillance est la première étape vers la prévention. Vous trouverez ci-dessous les problèmes les plus fréquemment rencontrés et leurs solutions.

• Rides sur le rayon intérieur :Se produit lorsque la paroi interne se comprime plus rapidement que le matériau ne peut le supporter. Causé par une pression de matrice de raclage insuffisante ou un rayon de courbure trop serré pour l'épaisseur de la paroi.Prévention:Augmentez la force de la matrice d'essuyage, utilisez un rayon plus grand ou ajoutez un mandrin pour soutenir la paroi intérieure.
• Effondrement transversal (aplatissement) :Les larges faces du tube s'effondrent vers l'intérieur, perdant ainsi leur intégrité structurelle. Fréquent avec les tubes à paroi mince ou lorsque la matrice de cintrage ne fournit pas un support latéral adéquat.Prévention:Utilisez une matrice mieux adaptée aux dimensions extérieures du tube et envisagez une matrice de pression qui pousse activement contre la paroi extérieure pendant le pliage.
• Variante de retour élastique :Un retour élastique incohérent conduit à des pièces qui n'atteignent pas l'angle cible, en particulier lors du pliage d'aciers à haute résistance ou d'aluminium.Prévention:Implémentez le cintrage excessif CNC avec un retour d'angle en temps réel. Assurez-vous également que le matériau provient d’un seul lot présentant des propriétés mécaniques constantes.
• Rayures et grippages de surface :Des rayures se produisent lorsque le tube glisse contre la matrice de pliage ou le racleur. Le grippage est particulièrement problématique avec l’aluminium et l’acier inoxydable.Prévention:Utilisez des outils polis, appliquez un lubrifiant approprié et maintenez un jeu approprié pour réduire la friction.
• Torsion ou retour élastique dans l'avion :Le tube peut tourner légèrement hors du plan de courbure, ce qui entraînerait une pièce tordue. Cela est souvent dû à une pression de serrage inégale ou à un outillage mal aligné.Prévention:Vérifiez l’alignement de la matrice de serrage et assurez-vous que le tube est bien en place avant chaque coude.

Une inspection régulière de l'outillage et un étalonnage périodique des capteurs d'angle de la machine peuvent détecter bon nombre de ces problèmes avant qu'ils n'entraînent la mise au rebut de pièces. Documenter les paramètres de chaque configuration réussie aide également au dépannage des exécutions futures.

7. Comment entretenir une cintreuse de tubes plats pour une fiabilité à long terme ?

Un bon entretien est essentiel pour préserver la précision et la durée de vie d’une cintreuse de tubes plats. Un programme proactif réduit non seulement les temps d’arrêt, mais garantit également une qualité de pliage constante. L'approche étape par étape suivante est recommandée pour la plupart des machines hydrauliques et CNC.

1. Inspection visuelle quotidienne :Vérifiez les fuites de liquide hydraulique, les boulons desserrés et les signes d'usure sur les matrices de serrage et de pliage. Nettoyez la zone de travail et retirez tous les copeaux ou débris métalliques.
2. Lubrification des pièces mobiles :Appliquez la graisse ou l'huile spécifiée par le fabricant sur tous les points de pivotement, les glissières et l'axe de la matrice de pliage. Un excès de graisse peut attirer la saleté, utilisez donc uniquement la quantité recommandée.
3. Entretien du fluide hydraulique :Surveillez les niveaux de liquide et changez le filtre aux intervalles spécifiés dans le manuel. Le fluide contaminé est l’une des principales causes de défaillance des vannes et des pompes.
4. Calibrage des capteurs d'angle :Utilisez un rapporteur de précision ou une jauge d'angle numérique pour vérifier la précision de l'angle de courbure de la machine. Réétalonnez si les écarts dépassent ±0,3°.
5. Inspection des racleurs et des matrices à pression :Vérifiez s'il y a des rayures ou des déformations. Les matrices usées doivent être réaffûtées ou remplacées pour éviter les plis et les dommages à la surface.
6. Vérification du système électrique :Pour les machines CNC, vérifiez que tous les câbles sont sécurisés, que les arrêts d'urgence fonctionnent correctement et que le panneau de commande n'affiche aucun code d'erreur.
7. Service complet annuel :Engagez un technicien certifié pour effectuer une révision complète, y compris les joints des cylindres hydrauliques, l’usure de la pompe et les mises à jour logicielles.

La tenue d'un journal détaillé de toutes les activités de maintenance, y compris les vidanges d'huile, les remplacements de matrices et les étalonnages, permet de prédire les modèles d'usure et de planifier efficacement les temps d'arrêt. Une cintreuse de tubes plats bien entretenue peut offrir des décennies de service fiable.

8. Quel avenir pour la technologie de cintrage de tubes plats ?

L’évolution du cintrage des tubes plats est motivée par la demande d’une plus grande efficacité, précision et durabilité. Les concepts de l'industrie 4.0 sont de plus en plus intégrés dans les cintreuses, permettant la collecte de données en temps réel et la maintenance prédictive. Des capteurs intégrés dans l'outillage surveillent l'usure et les variations de force, renvoyant les informations à un système central qui peut recommander automatiquement les paramètres de pliage optimaux.

Une autre tendance émergente est l'utilisation deentraînements servoélectriquesau lieu de l'hydraulique traditionnelle. Ces systèmes consomment moins d'énergie, produisent moins de bruit et offrent une plus grande précision de positionnement. Ils sont particulièrement attractifs pour les industriels souhaitant réduire leur empreinte carbone. En plus,fabrication additivecommence à influencer la conception des outils : les matrices imprimées en 3D avec des canaux de refroidissement conformes peuvent améliorer la gestion thermique lors du pliage à grande vitesse.

L’intelligence artificielle fait également son chemin dans le séquençage des courbures. Les algorithmes d'IA peuvent analyser les propriétés des matériaux et l'historique de chaque lot de tubes pour prédire le retour élastique avec une précision sans précédent, réduisant ainsi les taux de rebut et le temps de configuration. En outre,robots collaboratifs(cobots) sont associés à des cintreuses de tubes plats pour automatiser le chargement et le déchargement, permettant ainsi aux opérateurs humains de se concentrer sur le contrôle qualité et l'optimisation des processus.

À mesure que l'industrie évolue versjumeaux numériques- des répliques virtuelles de la cellule de pliage physique - les ingénieurs pourront simuler des cycles de production entiers avant qu'un seul tube ne soit plié. Cette capacité réduira considérablement le temps écoulé entre la conception et la pièce finie, rendant la fabrication sur mesure presque aussi efficace que la production de masse. L’avenir du cintrage de tubes plats est sans aucun doute intelligent, connecté et de plus en plus autonome.
