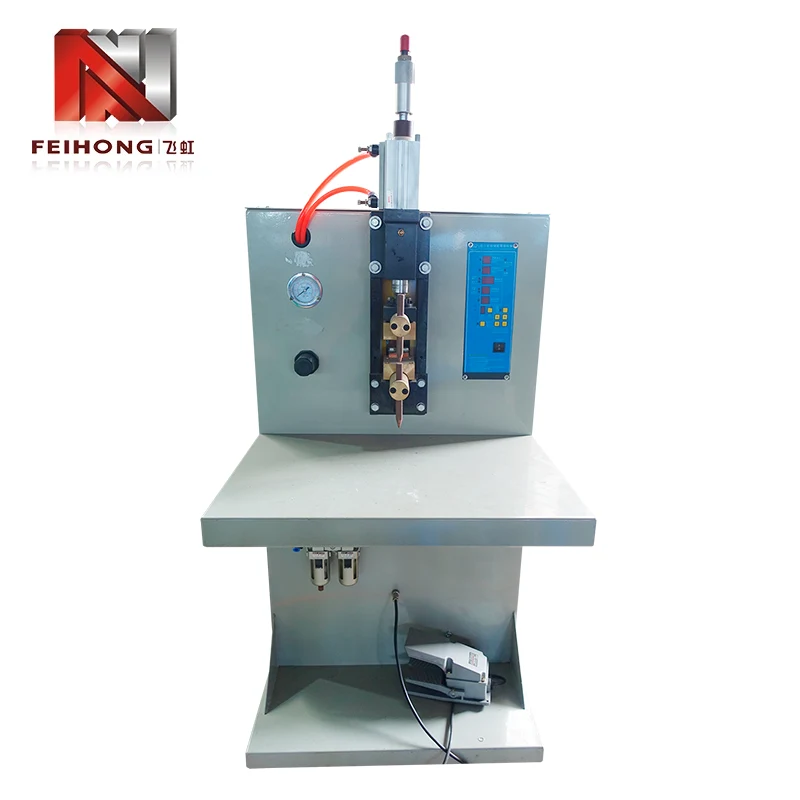

Soudeuse par points pour le soudage des poteaux de plomb et des cosses de borne

La soudeuse par points de Feihong® pour le soudage des poteaux de plomb et des cosses de borne est spécialement conçue pour les fabricants de tubes chauffants électriques qui exigent une cohérence absolue des joints entre les barres de plomb (ou les poteaux de plomb) et les cosses de borne. En tant que fournisseur de lignes complètes de production de tubes chauffants, Feihong® intègre cette soudeuse à des stations de remplissage, de scellement et de test de tubes. La machine accepte une alimentation triphasée 380 V, triphasée 220 V ou monophasée 220 V, avec une puissance nominale de 2 KVA et une tension de condensateur réglable en continu de 0 à 435 V. Son système de force d'électrode pneumatique, combiné à une décharge rapide du condensateur, délivre une impulsion de courte durée qui crée une soudure à l'état solide avec une zone affectée thermiquement minimale – préservant la résistance mécanique de la borne de connexion tout en garantissant une résistance de contact électrique inférieure à 100 µΩ. Avec un débit éprouvé de 30 000 joints par équipe de 8 heures, cette soudeuse répond aux exigences de volume de la production de caloducs à grande échelle, tandis que sa répétabilité réduit les reprises et les pannes sur le terrain.

Le rôle essentiel des soudures plomb-post dans les performances du chauffage

Dans un tube chauffant, la connexion entre le fil de résistance interne et la cosse externe est l'interface la plus sujette aux pannes. Un joint à haute résistance génère de la chaleur locale, accélère l'oxydation et ouvre finalement le circuit. Cette soudeuse aborde ces modes de défaillance grâce à trois choix de conception ciblés.

• 1. Précision énergétique :le réglage de la tension du condensateur (0‑435 V) permet un réglage précis pour différentes combinaisons de matériaux – par exemple, un fil nickel-chrome vers des cosses en cuivre nécessite moins d'énergie que l'acier inoxydable vers du cuivre.
• 2. Stabilité de la force de l’électrode :le système pneumatique maintient une pression de serrage constante (± 2 %) quelles que soient les fluctuations de l'air de l'atelier, garantissant une résistance de contact constante avant la décharge.
• 3. Contrôle de la durée d'impulsion :le temps de décharge fixe (≈8 ms) est optimisé pour les pièces à section mince, empêchant la fusion tout en obtenant une fusion complète.

Ces caractéristiques se traduisent directement par des taux de rejet inférieurs et une durée de vie plus longue des réchauffeurs, qui sont les principales priorités des fabricants de tubes chauffants.

Configuration et maintenance des électrodes pour le soudage des bornes

Les postes de soudage par points pour le soudage des bornes en plomb et des cosses de borne sont souvent fabriqués en laiton ou en cuivre étamé, qui ont des propriétés thermiques différentes de celles des bornes en plomb. Une conception et un entretien appropriés des électrodes sont essentiels pour obtenir des soudures cohérentes sans collage ni indentation excessive. Les pratiques suivantes sont recommandées par les ingénieurs d'application de Feihong®.

• 1. Sélection du matériau de l’électrode :pour les bornes à base de cuivre, le cuivre renforcé par dispersion (par exemple Cu‑Al₂O₃) offre le meilleur équilibre entre conductivité et résistance à la déformation ; pour les bornes en acier, le cuivre-tungstène est préférable.
• 2. Géométrie de la pointe :un petit rayon (R2‑R3) sur l'électrode supérieure concentre le courant pour obtenir une pépite uniforme, tandis que l'électrode inférieure doit être plate ou légèrement bombée pour soutenir la tige de plomb sans se plier.
• 3. Nettoyage et habillage :L'accumulation d'oxyde sur la pointe augmente la résistance de contact et provoque des éclaboussures. Un léger pansement toutes les 500 à 800 soudures avec une lime fine ou un dresseur d'électrodes restaure la forme et élimine les contaminants.
• 4. Eau de refroidissement (facultatif) :pour des cycles de service élevés et continus, des porte-électrodes refroidis à l'eau sont disponibles pour éviter la surchauffe et réduire l'usure des pointes.

L'adoption de ces directives permet de maintenir la qualité des soudures sur de longues séries de production et de prolonger la durée de vie des électrodes, réduisant ainsi les coûts des consommables et les temps d'arrêt.

Réglage des paramètres pour différentes paires de matériaux

La polyvalence de cette soudeuse vient de sa tension de condensateur et de sa pression pneumatique réglables. Cependant, trouver la combinaison optimale pour une paire de matériaux spécifique nécessite des tests systématiques. Le tableau ci-dessous fournit des points de départ basés sur les matériaux courants des tubes chauffants.

Matériel de publication principal	Matériau du terminal	Tension du condensateur (V)	Force de l'électrode (kN)
Alliage Ni‑Cr (ø2,5 mm)	Laiton (t=0,8mm)	280 à 320	1.8‑2.2
Acier inoxydable (ø3,0 mm)	Cuivre (t=1,0 mm)	340 à 380	2,0‑2,5
Acier cuivré (ø2,0 mm)	Cuivre étamé	220‑260	1,5‑1,8
Inconel (ø2,8 mm)	Acier nickelé	300 à 350	2.2‑2.6

Ces valeurs sont des suggestions initiales ; Les réglages finaux doivent être validés en vérifiant le diamètre du pépite de soudure (cible 1,2 à 1,5 × diamètre du fil) et la résistance du test de traction. Feihong® fournit une optimisation des paramètres sur site dans le cadre de notre service de mise en service.

Gains de productivité et exemple de cas réel

Le passage d'une soudeuse par points CA conventionnelle à cette machine à décharge de condensateur entraîne souvent des améliorations immédiates en termes de vitesse et de qualité. Une usine de tubes chauffants de taille moyenne située dans le Guangdong a remplacé trois unités plus anciennes par deux machines FH‑149A et a obtenu les résultats suivants sur une période de six mois.

• 1. Augmentation du débit :chaque machine produit systématiquement 30 000 soudures par équipe, ce qui correspond à la production précédente de 1,5 machine, libérant ainsi de l'espace au sol.
• 2. Réduction des déchets :le taux de rejet pour le soudage des poteaux en plomb est passé de 1,8 % à 0,2 %, économisant ainsi environ 120 000 tubes finis par an.
• 3. Économie d'énergie :le principe de décharge du condensateur consomme 40 % d'énergie en moins par soudure par rapport aux anciennes unités AC, réduisant ainsi les factures d'électricité de plus de 2 000 $ par an.
• 4. Acceptation de l'opérateur :les commandes simples du cadran de tension et du manomètre ont réduit le temps d'entraînement de deux jours à quatre heures.

Ces avantages tangibles démontrent que l’investissement dans une soudeuse spécialisée est rapidement rentable tout en améliorant la stabilité globale de la production.

Tests en usine et certifications de qualité

Chaque machine quittant l'usine Feihong® est soumise à un protocole de test complet qui simule les conditions de production réelles. Nos six ateliers dédiés (usinage, assemblage électrique, bobinage transformateur, formation des condensateurs, peinture et assemblage final) nous permettent de contrôler la qualité depuis les matières premières jusqu'au produit fini.

• 1. Test du banc de condensateurs :chaque condensateur est mesuré pour l'ESR et la capacité ; la banque assemblée est soumise à 500 cycles de charge-décharge à tension maximale pour vérifier la stabilité.
• 2. Test du circuit pneumatique :la linéarité et la répétabilité de la course et de la pression du vérin sont vérifiées à l'aide d'un manomètre calibré.
• 3. Test de performances de soudage :un jeu de coupons de test standards (fil Ni‑Cr sur cosse en cuivre) est soudé ; le diamètre de la pépite et la résistance à la traction sont enregistrés et doivent répondre aux spécifications internes.
• 4. Sécurité électrique :la résistance d'isolement, la rigidité diélectrique et la continuité de terre sont testées conformément à la norme CEI 60204‑1.

Chaque soudeuse par points pour le soudage des bornes et des cosses de borne est livrée avec un certificat de test et une garantie de 12 mois couvrant toutes les pièces non usées. Nous maintenons également un inventaire local de pièces de rechange pour un remplacement rapide.

Foire aux questions sur le soudage des bornes

Q : Comment puis-je empêcher les cosses de se décolorer après le soudage ?
R : La décoloration est causée par l’oxydation due à une chaleur excessive. Réduisez la tension du condensateur par paliers de 10 volts jusqu'à ce que la soudure soit encore solide mais que la cosse conserve sa couleur d'origine. Assurez-vous également que la force de l’électrode est suffisante pour maintenir un bon contact – une faible force peut provoquer des arcs électriques et une surchauffe.

Q : Cette soudeuse peut-elle manipuler des poteaux en plomb avec une soudure ou un revêtement pré-appliqué ?
R : Oui, mais vous devrez peut-être ajuster la tension légèrement plus bas (de 10 à 15 %) car le revêtement peut réduire la résistance de contact. Il est conseillé de nettoyer si possible le revêtement de la zone de soudage ou d'effectuer un test pour déterminer les paramètres optimaux.

Q : À quelle fréquence dois-je remplacer la batterie de condensateurs ?
R : En utilisation normale (30 000 soudures/poste, passage unique), les condensateurs électrolytiques ont une durée de vie nominale d'environ 5 à 7 ans ou 1 million de cycles de charge. Nous recommandons un contrôle annuel de la capacité ; si la valeur chute de plus de 15 %, un remplacement est recommandé.

Q : Quelle est la quantité minimum de commande pour cette machine ?
R : Il n’y a pas de MOQ pour le modèle standard. Nous vendons des unités individuelles ainsi que des packages de lignes de production. Veuillez contacter notre équipe commerciale pour connaître les délais de livraison et les tarifs.
